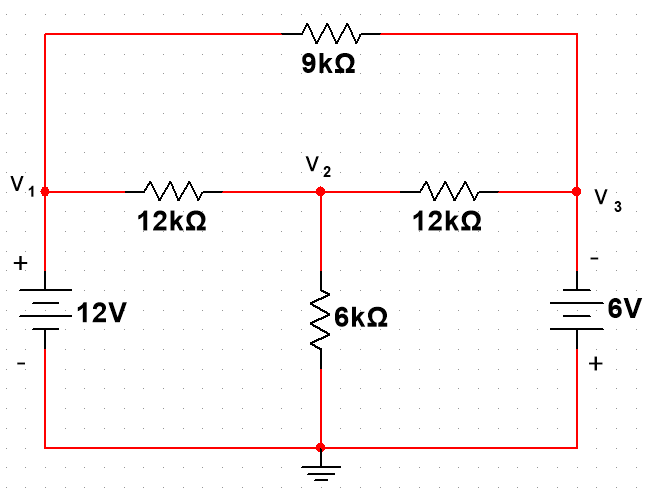

독립 전압원을 갖는 회로 1) 독립 전압원이 기준 마디에 연결되어 있는 회로 이 회로에서는 3개의 비기준 마디 V1, V2, V3가 주어져 있다. 이 마디 전압을 구하기 위해서는 각 마디에 대하여 KCL 식을 세워야 한다. 즉 3개의 선형 독립 방정식을 구해서 3개의 방정식을 연립하여 풀어야 한다. 그러나 독립 전압원이 기준 마디에 연결되어 있다. 이것이 무엇을 의미하냐면, 복잡하게 방정식을 풀 필요가 없다는 것이다. 우리는 한 가지에서 전압을 구하는 방법을 알고 있다. 위 회로에서 저항에 걸리는 전압을 구하는 방법을 보자 V1 - V2 =V12kΩ 즉 소자에 이어진 한 마디에서 다른 마디의 전압을 빼면 된다. 12V의 독립 전압원을 보자 전압원의 음단자는 기준 마디에 연결되어 있다. 기준 마디의 전압은..

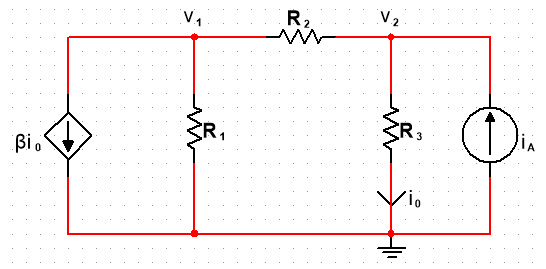

종속 전류원을 갖는 회로 1) 전류 제어 전류원 종속 전류원이 있게 되면 회로에 대한 마디 방정식의 대칭성은 사라진다. 전류 제어 전류원을 갖는 회로를 보자 비기준 마디(node v1, v2)에 대한 KCL 식은 다음과 같다. @ node v1 @ node v2 여기서 i0만 구해서 두 KCL 방정식을 간략화하면 된다. R3에 대한 옴의 법칙을 보면 전압, 전류, 저항이 모두 주어져 있다. 전압 v2, 전류 i0, 저항 R3 i0 = v2 · R3 이제 i0를 대입해서 위 두 방정식을 간략화하면 된다. @ node v1 @ node v2 두 마디 방정식의 행렬 형태 표현 종속 전류원은 위 회로에서 R3에 흐르는 전류 i0에 따라 그 값이 정해진다는 것이다. 전류 i0에 의해 제어가 되기 때문에 이 종속 ..

안녕하세요~ 공대생 팡팡이 입니다. 공부도 할겸 회로이론의 시작부터 끝까지 정리, 요약을 해보려고 합니다. 저도 배우고 있는 중이라서 부족하지만 도움이 된다면 좋겠네요~ 제가 공부하고 있는 책입니다. 물리에서 일반적으로 모든 수치들은 SI단위계를 기초로 하여 표현한다. 처음보는 단위가 있더라도 아래와 같은 단위를 조합한 것에 불과하다. 다만, 단위가 길고 복잡해져서 간단하게 표현한 것이다. 미터(m), 킬로그램(kg), 초(s), 암페어(A), 켈빈(K), 칸델라(cd) 매우 작거나 매우 큰 수치들은 이와 같은 접두사를 사용해서 간단하게 표현한다. pico(p) 10⁻¹² nano(n) 10⁻⁹ micro(µ) 10⁻⁶ milli(m) 10⁻³ kilo(k) 10³ mega(M) 10⁶ giga(G) 1..
